YA型圓振動篩

圓振動篩

  YA型圓振篩的材質采用高強度錳鋼制作對于硬度較高、大塊狀物料有較強的耐沖擊力比如煤碳、碎石、鵝卵石等，可根據實際情況配備橡膠彈簧有效減小運行中的噪音。圓振動篩與普通振動篩較大的區別在于采用激振器偏心塊作為動力源篩分過程中有足夠的彈跳力避免物料卡槽影響篩分透網率。圓振動篩分為單層式和雙層式多應用于電力、礦山、洗煤廠、建材等行業作為干式篩分的較佳選擇。

產品優勢

1、采用塊偏心作為激振力，振動強度高、生產能力大、篩分效率高；
     2、卡在篩孔中的物料可以跳出，防止篩孔堵塞；
     3、篩子橫梁與篩箱采用高強度螺栓聯結，無焊接；
     4、采用輪胎聯軸器，柔性聯接，運轉平穩；
     5、結構簡單，運轉平穩，設備維護方便，使用周期及整機使用壽命長；
     6、可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩機的處理量；

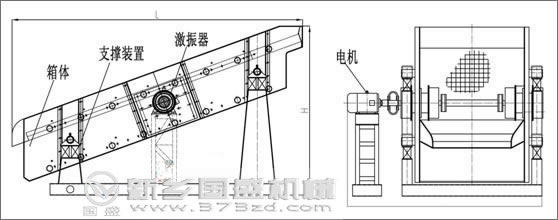

工作原理

  YA型圓振篩的篩箱運動軌跡為圓形或橢圓形圓振動篩采用慣性激振器產生振動其振動源一般為電動機帶動激振器.圓振動篩為單軸振動器固定在篩箱上的主軸由振動電機帶動告速旋轉安裝在主軸上的偏心體隨之轉動產生離心慣性力使可以自由振動的篩箱產生近似圓形軌跡的振動。

圓振動篩型號參數

型號	篩面 面積 （m2）	篩面 傾角 （°）	篩孔 尺寸 （mm）	篩網 結構	給料 粒度 （mm）	處理 能力 （t/h）	振次 （r.p.m）	雙振幅 （mm）	電機 功率 （kw）	參考 重量 （kg）
YA1236	4.3	20	6-50	編織	≤200	75-245	845	9.5	11	4880
2YA1236	4.3		6-50	編織	≤200	75-245	845	9.5	11	5210
YA1530	4.5		6-50	編織	≤200	80-255	845	9.5	11	4500
YA1536	5.4		6-50	編織	≤200	95-310	845	9.5	11	5110
2YA1536	5.4		6-50	編織	≤400	95-310	845	9.5	15	5585
YAH1536	5.4		30-150	沖孔	≤400	240-660	755	11	11	5600
2YAH1536	5.4		30-150 6-50	上沖孔 下編織	≤400	240-660	755	11	15	5999
YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	11	5200
2YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	15	6010
YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	5812
2YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	6125
YAH1548	7.2		30-150	沖孔	≤400	320-780	755	11	15	6745
2YAH1548	7.2		30-150 6-50	上沖孔 下編織	≤400	320-780	755	11	15	7380
YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	11	5180
2YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	15	5940
YAH1836	6.5		30-150	沖孔	≤400	290-800	755	11	11	5880
2YAH1836	6.5		30-150 6-50	上沖孔 下編織	≤400	290-800	755	11	15	6300
YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	5800
2YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	6350
YAH1842	7.6		30-150	沖孔	≤400	340-900	755	11	15	6350
2YAH1842	7.6		30-150 6-50	上沖孔 下編織	≤400	340-900	755	11	15	7000
YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6210
2YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6600
YAH1848	8.6		30-150	沖孔	≤400	385-1000	755	11	15	7100
2YAH1848	8.6		30-150 6-50	上沖孔 下編織	≤400	385-1000	755	11	15	7700
YA2148	10		6-50	編織	≤210	175-570	748	9.5	18.5	9000
2YA2148	10		6-50	編織	≤210	175-570	748	9.5	22	10400
YAH2148	10		30-150	沖孔	≤400	445-1200	708	11	18.5	10350
2YAH2148	10		30-150 6-50	上沖孔 下編織	≤400	445-1200	708	11	22	11100
YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	18.5	9920
2YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	22	11200
YAH2160	12.6		30-150	沖孔	≤400	560-1400	708	11	30	12390
2YAH2160	12.6		30-150 6-50	上沖孔 下編織	≤400	560-1400	708	11	30	13850
YA2448	11.5		6-50	編織	≤200	200-650	748	9.5	18.5	9830
YAH2448	11.5		30-150	沖孔	≤400	500-1300	708	11	30	11820
2YAH2448	11.5		30-150 6-50	上沖孔 下編織	≤400	500-1300	708	11	30	13000
YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	12200
2YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	13495
YAH2460	14.4		30-150	沖孔	≤400	640-1500	708	11	30	13000
2YAH2460	14.4		30-150 6-50	上沖孔 下編織	≤400	640-1500	708	11	30	14400

 注：以上圓振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

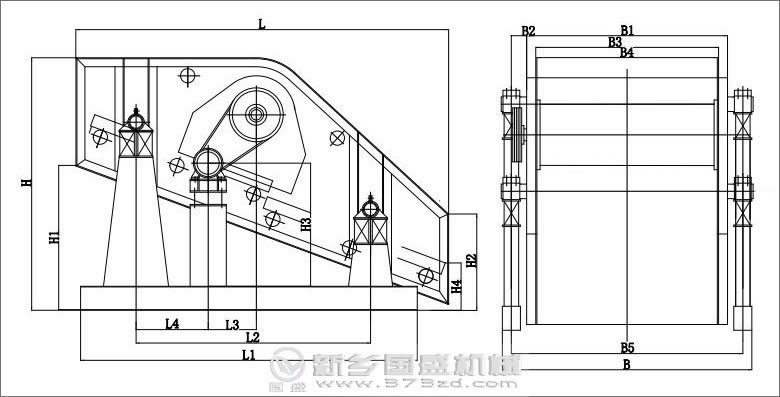

尺寸對照

型號	L	L1	L2	L3	L4	B	B1	B2	B3	B4	B5	B6	B7	H	H1	H2	H3	H4
YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2456	1077		823	1100
YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	277	1981	2437	1064		530	1100
YA1836	3557	559	3138	1203	542	1835	1208	1125	2310	2543	283	277	2286	2437	1064		826	1100
YA1842	4131	563	3694	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145		845	1100
YA1848	4704	560	3410	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145		911	1100
YA2148	4745	660	3890	1686	708	2140	1434	1460	2615	2848	385	319	2591	3501	1500		1368	1400
YA2160	5916	825	3898	2067	1078	2140	1526	1446	2615	2848	520	379	2591	3849	1628		1278	1600
YA2460	5891	818	2548	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628		1290	1600
2YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2419	1045	140	794	1100
2YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	300	1981	2437	1064	126	560	1100
2YA1836	3557	559	2560	1203	542	1835	1208	1125	2310	2543	283	300	2286	2437	1064	125	826	1100
2YA1842	4131	563	3138	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145	138	845	1100
2YA1848	4704	560	3694	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145	120	911	1100
2YA2148	4745	660	3410	1686	708	2140	1434	1460	2615	2848	385	339	2591	3501	1520	422	1368	1400
2YA2160	5916	825	3890	2067	1078	2140	1526	1446	2615	2848	520	380	2591	3849	1628	255	1278	1600
2YA2460	5891	818	3898	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628	255	1290	1600

廠家使用說明

1、啟動的時候要在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料，停機前 應先停止給料，待篩面物料排出后再停機，工作過程中應經常觀察篩機運行情況，如果發現有不正常的聲響或噪音，應及時停機檢查，找出原因，排除故障。
     2、啟動時，注意有無異常雜音，電流是否穩定，振動有無不正常的情況。
     3、篩箱側板和橫梁如出現裂縫應及時焊補，可先在裂紋發展端鉆一小孔，然后用碳弧氣刨將裂紋處刨一坡口，再進行焊補，焊補是應嚴格按焊接工藝進行。
     4、篩機的軸承一般經8-12個月更換一次，傳動皮帶2-3個月更換一次，彈簧的壽命不低于3-6個月，篩框的壽命在兩年以上。
     5、圓振動篩若采用潤滑脂潤滑，應每月加注一次潤滑油。油量不宜過多，加油量不應超過整個軸承空間的三分之二，否則會引起軸承溫度過高。
     6、經常檢查篩機上各連接螺栓的緊固情況。振動器與篩箱的連接螺栓的緊固情況更應引起重視，若發現松動應及時擰緊。
     7、定期檢測篩網是否松動，篩網松動是影響生產效率的重要因素，發現后應立即索緊。
